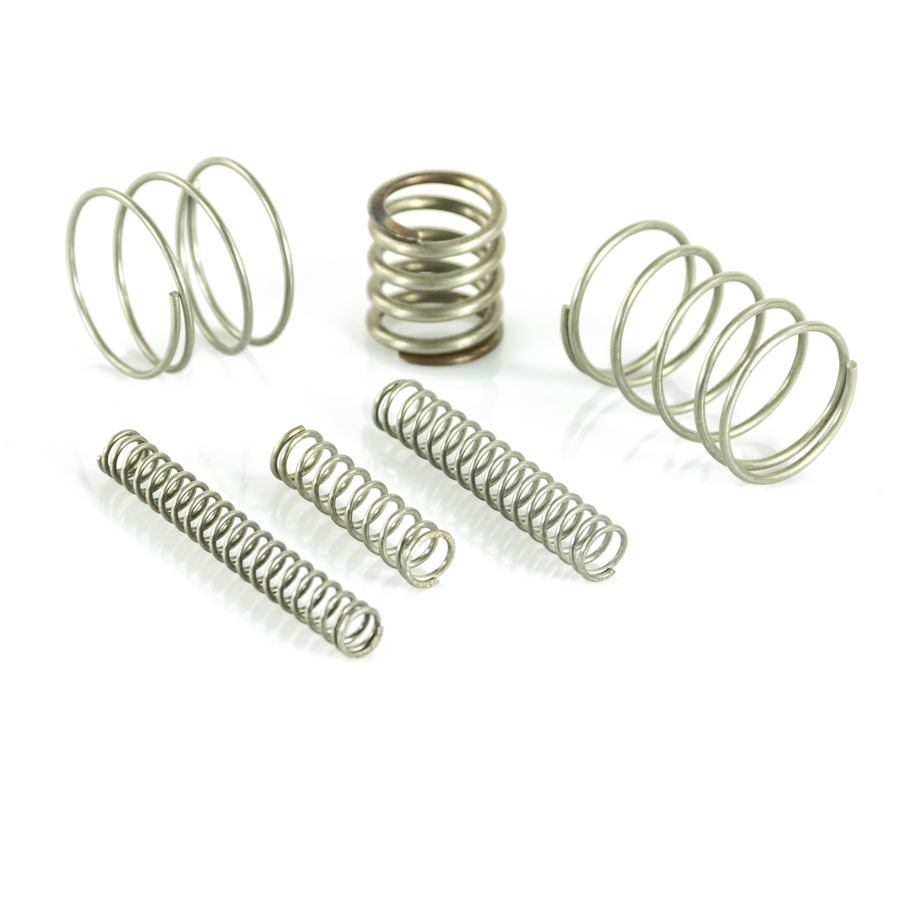

Drukveren (RVS 302)

 3,52 8,17

Wissen
    Reset options

Beschrijving

Drukveren RVS 302  volgens DIN 17.224 werkstofnr. 1.4310.

Veereinden t/m 0,9mm zijn niet aangeslepen.

Veereinden van dikker dan 1mm zijn wel aangeslepen



Omschrijving van symbolen:

d: draaddikte in mm

Dm: Hart tot hart diameter in mm

Lo: lengte drukveer ongespannen in mm

Ln: Gespannen lengte in mm

Fn: Kracht bij gespannen lengte in Newton (Newton = ca. 0.102 kg)



Extra informatie

Maatvoering

d=0,5mm, Dm=2,5mm, Lo=17,5mm, Ln=12,8mm, Fm=8,66N, d=0,5mm, Dm=4mm, Lo=15mm, Ln=7,1mm, Fm=7,76N, d=0,63mm, Dm=5mm, Lo=8,5mm, Ln=4,3mm, Fm=12,91N, d=0,63mm, Dm=6,3mm, Lo=11,5mm, Ln=4,6mm, Fm=10,37N, d=0,7mm, Dm=3,5mm, Lo=17,5mm, Ln=11,9mm, Fm=21,2N, d=0,7mm, Dm=4,5mm, Lo=23mm, Ln=13,3mm, Fm=17,26N, d=0,8mm, Dm=6,3mm, Lo=10,5mm, Ln=5,6mm, Fm=20,01N, d=0,9mm, Dm=7mm, Lo=18mm, Ln=9,9mm, Fm=23,74N, d=1mm, Dm=8mm, Lo=13mm, Ln=7,3mm, Fm=27,61N, d=1mm, Dm=8mm, Lo=59mm, Ln=28,3mm, Fm=27,52N, d=1,25mm, Dm=10mm, Lo=20mm, Ln=7,7mm, Fm=70,9N, d=1,4mm, Dm=11,5mm, Lo=71mm, Ln=19,7mm, Fm=87,73N, d=1,4mm, Dm=17,5mm, Lo=152,5mm, Ln=39mm, Fm=55,03N, d=1,6mm, Dm=8mm, Lo=14,5mm, Ln=9mm, Fm=175,51N, d=1,6mm, Dm=20mm, Lo=73,5mm, Ln=17,6mm, Fm=70,41N, d=1,8mm, Dm=14,5mm, Lo=27mm, Ln=10,5mm, Fm=121,93N, d=1,8mm, Dm=22,5mm, Lo=81mm, Ln=19,5mm, Fm=87,15N, d=2mm, Dm=12,5mm, Lo=71mm, Ln=33mm, Fm=211,57N, d=2mm, Dm=16mm, Lo=45mm, Ln=17,7mm, Fm=198,09N, d=2mm, Dm=20mm, Lo=62mm, Ln=19,2mm, Fm=131,73N
